材料の選択は、エンジニアにとって重要な軸となります。それは、工具の費用、生産規模の拡張機能、および最終部品のコンプライアンスを決定します。今日、製造チームはエンジニアリング上の困難なジレンマに頻繁に直面しています。液体シリコーンと固体の粘土状シリコーン エラストマーのどちらかを選択する必要があります。どちらの材料も、異なる加工の現実性と構造上の利点を提供します。
ただし、 高粘度ゴムに は特別な取り扱いと準備プロセスが必要です。これらの要求にもかかわらず、そのユニークな構造特性により、それが最終的な選択肢となります。なぜこれが連続押出プロファイルや少量の技術部品で主流となっているかがわかります。また、高強度の医療および航空宇宙用途にも優れています。その基本的な特性、製造の現実、およびコンプライアンスの重要な利点を探っていきます。次回の生産実行に向けて、この汎用性の高い材料を評価する方法を学びます。
材料形式: 高濃度ゴム (HCR) は、成形前に機械的配合を必要とする高分子量の固体シリコーン エラストマーです。
コストダイナミクス: HCR は一般に、液体代替品と比較して初期工具コストが低いため、プロトタイピングや短期から中期の生産稼働に適しています。
一次加工: 連続押出成形 (チューブ、プロファイル) の業界標準であり、圧縮成形とトランスファー成形に優れています。
パフォーマンスエッジ: 高粘稠度のシリコーンは、優れた「グリーン強度」(未硬化の形状保持力) と硬化後の優れた機械的耐久性を実現します。
製造方法を評価する前に、この材料の核となる化学的性質を理解する必要があります。基本的な特性によって、ポリマーの取り扱い、保管、加工方法が決まります。

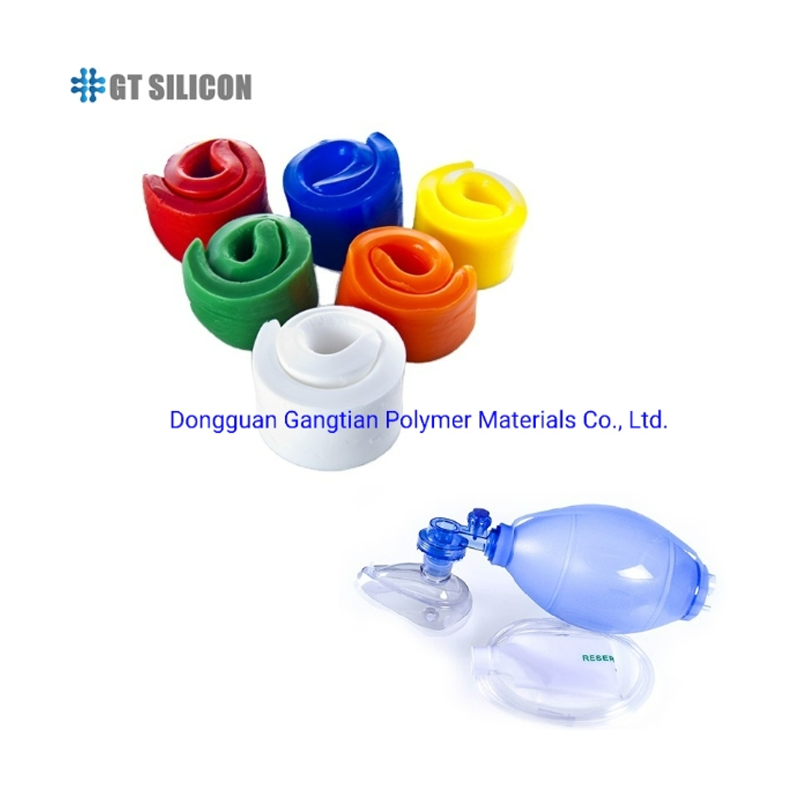

熱硬化ゴム (HTV) と呼ばれるこの素材をよく耳にします。生の状態では、粘土のような重い粘稠度を持っています。この固体状態は、非常に高分子量のポリマー鎖から生じます。液体の代替品とは異なり、 高濃度シリコーンは 室温では流動しません。柔らかくするには強い機械力が必要です。オペレーターは、加硫が行われる前に材料を物理的に配合する必要があります。この固体の初期状態は、ゴムにその有名な構造的完全性を与えます。
触媒がなければベースゴムを硬化させることはできません。メーカーは主に 2 つの異なる硬化システムを使用します。各システムは、異なる産業上のニーズと価格帯に対応します。
プラチナ硬化: この方法は最高級の標準を表します。プラチナ触媒は加硫中に揮発性副生成物を生成しません。これにより、非常に純粋な部品が作成されます。医療およびヘルスケア部門は、このメカニズムを強く好みます。残る臭いや化学残留物を完全に防ぎます。
過酸化物硬化: このアプローチは、一般的な産業用途において依然として高いコスト効率を維持します。過酸化物反応では酸性の副生成物が残ります。ただし、これらの残留物は二次ポストベークによって簡単に除去できます。エンジニアは、原料の経済性が厳格な純度要件を上回る場合、過酸化物システムを指定します。
最終的な加硫製品は、優れた構造特性を実現します。ゴムは極端な温度範囲にも完璧に耐えます。 -50℃でも柔軟性を保ち、250℃以上でも完全性を維持します。驚くべき身体的タフネスにも気づくでしょう。この材料は、激しい機械的ストレス下でも高い引き裂き強度を示します。過酷な溶媒に対して優れた化学的不活性性を示します。これらの基本的な特性により、過酷なエンジニアリング環境に永続的に定着します。
この厚い材料を自動ホースでポンプで送ることはできません。これを取り扱うには、専用の機械と特別な手作業が必要です。実際の現場での導入実態を検証する必要がある。
加工は常に 2 ロールミルで始まります。この配合ステップをスキップすることはできません。このミルでは、ベースゴムを剪断して軟化させるために重いスチールローラーを使用します。オペレーターはこれらの回転シリンダーを通して硬い材料を手動で送ります。摩擦により熱が発生し、ポリマー鎖がわずかに破壊されます。
ゴムが柔らかくなったら、オペレーターは特定の触媒、顔料、または構造添加剤をブレンドします。この手動プロセスには、施設の清浄度に関する厳しい要件が適用されます。二次汚染を避けるために、ミリングエリアを隔離する必要があります。浮遊する粉塵や有害な化学物質により、バッチは簡単に台無しになります。
押し出しは、この材料の最も強力な領域を表します。メーカーは、軟化した触媒処理されたゴムをスクリュー押出機に供給します。機械は材料を形鋼のダイに押し込みます。このプロセスでは、連続的なプロファイル、医療用チューブ、および複雑なウェザー ストリップが作成されます。
ここでは、材料の未硬化の「グリーン強度」が重要になります。プロファイルがダイから出るとき、その形状を保持する必要があります。流動的な代替手段は単純に崩壊するだろう。 高粘度ゴムは、 長時間の硬化オーブンに入れる前でもその寸法をしっかりと保持します。これにより、たるみが防止され、連続した長さの寸法公差が確実に保証されます。
エンジニアは、かさばるコンポーネントや大規模なコンポーネントを圧縮成形に頼ることがよくあります。まず、粉砕したゴムをプレフォームと呼ばれる正確な重量に切断します。オペレーターはこれらのプリフォームを加熱された開放キャビティに手動で配置します。その後、重いプレスが閉じ、熱によって硬化が開始される間にゴムを希望の形状に絞ります。
このルートには、工具コストが低いという明確な利点があります。圧縮金型には複雑なランナー システムや射出ノズルがありません。シンプルで耐久性のあるスチールブロックで構成されています。これにより、この方法は大型の航空宇宙用シール、工業用ガスケット、および特大のベローズに最適になります。
トランスファー成形は戦略的な中間点として機能します。引き続きプリフォームを機械にロードします。ただし、実際の金型キャビティの上の別のチャンバーにそれを配置します。次に、加熱されたプランジャーがゴムを小さなゲートから閉じた金型に押し込みます。
この技術は、圧縮成形よりも複雑な形状をうまく処理できます。公差が厳しくなり、バリが軽減されます。これは、実際の液体注入セットアップに必要な高価な工具を必要とせずにこれを実現します。
多くの場合、正しいエラストマー形式の選択がプロジェクトの成功を左右します。初期費用と長期的な運用速度を比較検討する必要があります。正しい選択は、特定の部品パラメータに大きく依存します。
予測される生産量が最初の選択の指針となります。ソリッドラバーのオプションでは、初期の金型コストが大幅に低くなります。工具の機械加工は依然として比較的簡単です。ただし、このプロセスでは単位あたりの人件費が高くなります。オペレーターは、ゴムを物理的にフライス加工し、プリフォームの重量を量り、金型にロードし、部品を手作業で取り外す必要があります。この経済プロファイルは、少量から中量の生産量およびラピッドプロトタイピングに最適です。
液状シリコーンゴム (LSR) は動作が異なります。液体システムには、非常に複雑で公差の厳しい射出成形金型が必要です。これらのツールにはプレミアムな価格が設定されています。ただし、LSR を実行すると、単位当たりの労働力が低くなります。自動化システムは、オペレーターの介入なしで継続的に稼働します。 LSR は、数百万個に及ぶ大規模な部品スケールで決定的な勝利を収めています。
設計能力を慎重に評価する必要があります。固体エラストマーは、非常に大きくかさばる部品に優れていることが証明されています。また、連続異形押出にも影響を及ぼします。厚い素材により、大量の量を簡単に押し込むことができます。
逆にLSRは微細な造形を見事にこなします。粘度が低いため、液体は非常に複雑な微細な空洞に飛び込むことができます。 LSR は、重いゴムでは適切に流動できない複雑なマルチキャビティ設計を簡単にサポートします。
生産スケジュールを計画する際には、透明性のある運用上の期待が必要です。厚いエラストマーは通常、より長い硬化サイクル時間を必要とします。熱が高密度の材料塊に浸透するには、より長い時間がかかります。さらに、オペレーターは手動で金型からの脱型を行うため、各サイクルに数秒または数分が追加されます。 LSR は熱により急速に硬化します。自動排出システムにより、迅速で予測可能なサイクル時間が保証されます。
比較表：シリコーン加工特性
評価指標 | 高粘度ゴム（ソリッド） | 液状シリコーンゴム（LSR） |
|---|---|---|
前払いのツール費用 | 低から中程度 | 非常に高い |
生産量の適合 | 低～中規模 | 大規模 (数百万) |
労働依存 | 高 (手動ローディング/ミリング) | 低 (高度に自動化) |
理想的な部品形状 | 大型部品、厚肉、押し出し材 | マイクロパーツ、複雑なディテール |
標準的なサイクルタイム | 遅い (分) | 急速 (秒) |
厳しく規制されている業界では、厳格な材料検証が求められます。材料の純度や環境耐性に関して妥協することはできません。要求の厳しい分野向けの固体エラストマーを評価する方法は次のとおりです。
医療用途には絶対的な化学的安全性が必要です。 ISO 10993 および USP クラス VI 規格に確実に準拠する必要があります。材料は有害な生物学的反応を引き起こしてはなりません。
プラチナ硬化を指定する: 医療部品には プラチナ硬化 高濃度シリコーンを義務付ける必要があります。
純度の検証: この硬化方法では、揮発性副生成物がゼロであることが保証されます。
対象用途: このレベルの純度は、長期間の移植物、流体移送チューブ、および医薬品シールには引き続き不可欠です。
車両や航空機は、コンポーネントを過酷な条件にさらします。急速な環境劣化に対する材料の耐性を評価する必要があります。重いエラストマーはこれらの環境で優れています。オゾンクラッキングを完全に防ぎます。長時間の UV 暴露は脆化を引き起こしません。さらに、極端な熱サイクルにも容易に耐えます。このゴムは、劣化したりガスを放出したりすることなく、成層圏の氷点下の温度やエンジンの猛烈な熱に耐えます。
オープンミル配合プロセスには隠れた利点があります。カスタム配合の柔軟性が大幅に高まります。エンジニアは特定のモディファイアをミル上で直接簡単に追加できます。
カスタム着色剤: ミリング段階で企業の Pantone カラーを簡単に正確に一致させることができます。
放射線不透過性フィラー: 硫酸バリウムを混合できます。これにより、医療用チューブが X 線画像で見えるようになります。
導電性添加剤: カーボン ブラックまたは銀の粒子をブレンドできます。これにより、絶縁ゴムが導電体に変わります。
この製法はむやみに採用することはできません。固体エラストマーを加工するには、物流上および運用上の明確なハードルが生じます。こうした現実に向けてサプライチェーンを準備する必要があります。
手動処理には固有のリスクが伴います。人間のオペレータに大きく依存すると、エラーが発生する可能性が高くなります。作業者がプリフォームの重量をわずかに間違える可能性があります。金型に不均一に荷重がかかる可能性があります。これらの行為はバリや寸法の不一致を引き起こします。また、サイクル時間も変動します。疲れたオペレーターは、シフトの終わりに部品を型から外す速度が自然に遅くなります。この差異に対抗するには、堅牢な品質管理チェックを実装する必要があります。
ゴムが触媒されると、厳しい物流上の制約に直面します。触媒処理された 高濃度ゴムの 保存寿命は非常に限られています。硬化反応は室温でゆっくりと始まります。材料を長期間保管しすぎると、パッケージ内で早期に硬化してしまいます。エンジニアはこの現象を「ビンキュア」と呼んでいます。厳密な在庫管理が必要です。多くの場合、触媒バッチの耐用年数を延ばすために産業用冷蔵倉庫が必要になります。
このマテリアルにはかなりの床面積を割り当てる必要があります。重い 2 ロールフライス装置は大きな設置面積を必要とします。機械は騒音が大きく、高圧電力が必要です。さらに、医療グレードの材料を社内で配合することを計画している場合は、厳しい設備のアップグレードに直面する必要があります。フライス加工装置は認定されたクリーンルーム内に設置する必要があります。粉塵を発生する重量のある機械の周囲で厳密なクリーンルーム プロトコルを維持することは、非常に困難で費用がかかることが判明しています。
適切なエラストマー形式を選択することで、製造戦略全体が決まります。最初の重要な決定は生産現場に波及し、サイクル タイムからコンプライアンス テストに至るまであらゆるものに影響を与えます。材料の選択は、特定の形状および体積の要件と厳密に一致させる必要があります。
適合性の概要: 高粘稠度のシリコーン は、引き続き連続押出成形や大型構造部品に最適な選択肢です。ツールの初期投資が少なくて済むプロジェクトに最適です。
処理の必要性を認識する: 重労働と調合手順を考慮する必要があります。フライス加工と手動による脱型への依存は、毎日のスループット レートに影響を与えます。
純度を優先する: 医療部品または厳格なコンプライアンスを遵守する航空宇宙部品には、常にプラチナ硬化配合を指定してください。これにより、必要な生体適合性が確保され、ガスの発生が防止されます。
次のステップのアクション: 経験豊富な委託製造業者と材料に関する相談を開始することをお勧めします。まず、部品の形状と予想される年間生産量を確認します。必要な規制認定を収集します。このデータにより、固体エラストマーか液体エラストマーかの戦略的決定が最終的に決定されます。
A: 高温加硫 (HTV) シリコーンと高粘度ゴム (HCR) は、まったく同じ基材を指します。業界の専門家は両方の用語を同じ意味で使用します。 HTV では、硬化プロセスに必要な熱について説明します。 HCR は、生の未硬化エラストマーの物理的な粘土のような粘稠度を表します。
A: はい、しかしそれには深刻な課題があります。主な問題は温度制限に関係します。固体ゴムを金型内で適切に硬化させるには非常に高い熱が必要です。この高温により、標準的な基板のプラスチックが溶けたり歪んだりすることがよくあります。また、化学的接着の問題にも直面しており、通常は特殊なプライマーが必要になります。
A: 使用する触媒によっては、多くの場合そうなります。過酸化物硬化配合物では、酸性の揮発性副生成物を除去するためにポストベークが絶対に必要です。純粋なプラチナ硬化システムであっても、エンジニアは物理的特性を安定させ、内部成形応力を緩和するために二次後硬化を指定することがあります。
A: ソリッドラバー用の工具は一般にはるかに安価です。圧縮およびトランスファー金型には、プラスチック射出成形金型に必要な複雑なランナー、冷却チャネル、および厳しい公差がありません。これにより、ソリッドラバーツーリングは、少量生産やプロトタイピングにおいて非常に経済的になります。
