適切なシリコーン ポリマーを選択することで、製品の成功と運用効率が決まります。材料の選択が不適切だと、製造上の問題が発生し、拡張性が制限され、ユニットエコノミクスに重大な影響を与えます。
医療機器、自動車用ガスケット、工業用プロトタイプを成形する際には、重要な決定を迫られます。高温加硫 (HTV)、液状シリコーンゴム (LSR)、室温加硫 (RTV) のいずれを選択するかによって、初期資本支出と長期的な生産能力が決まります。選択を誤ると、最適とはいえない製造プロセスや工具への投資が膨らむことになります。
この記事では、HTV、LSR、および RTV シリコーンの客観的かつエンジニアリング優先の詳細を説明します。当社はマーケティング上の主張を取り除き、化学的現実、加工要件、および材料特性に完全に焦点を当てます。これらのポリマーを適切に評価し、特定の製造段階に合わせて調整する方法を学びます。
HTV シリコーン: 強い圧力と熱を必要とする固体の高分子量ゴム。高強度、中量の圧縮成形に最適です。
LSR: 液体のプラチナ硬化低分子量ペースト。高価なツールが必要ですが、超高速、フラッシュフリー、自動化された大量生産を実現します。
RTV シリコーン: 室温で硬化します。低コストのツーリング、重力鋳造、および 1 回限りのプロトタイピングの標準です。
製造現場でシリコーンがどのように動作するかを理解するには、まずその化学構造を調べる必要があります。これらの材料の分子量と硬化メカニズムによって、その機能が決まります。

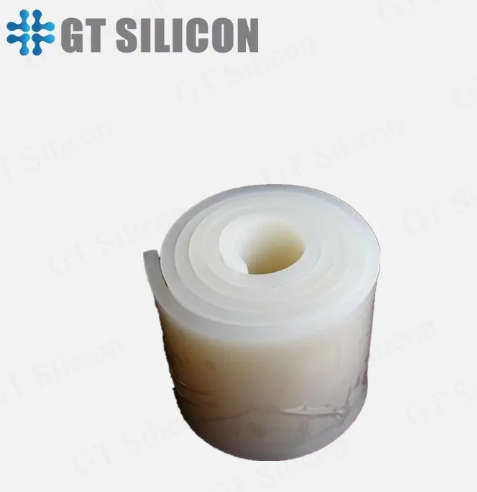

HTV は分子量スペクトルの最端で動作します。その分子構造は通常、400,000 ～ 800,000 g/mol の範囲にあります。この計り知れない重量により、粘土のような堅固な粘稠度が得られます。エンジニアはこれを「ゴム」または高粘度ゴム (HCR) と呼ぶことがよくあります。
この材料をただ型に流し込むだけではだめです。 htv シリコーンは、 必須の 3D 架橋を形成するために、かなりの熱入力 (通常 150 ～ 170 °C) と大きな機械的圧力 (約 5 MPa) を必要とします。メーカーは通常、この反応を促進するために過酸化物または白金触媒を使用します。生の状態では、ガムの構造的完全性は不十分です。工業グレードの耐久性を実現するために、沈降シリカやヒュームドシリカなどの強化剤に大きく依存しています。
LSR は分子量スケールでははるかに低く、一般に 10,000 ～ 80,000 g/mol の間です。この軽量化により、1,000 ～ 100,000 mPa・s の範囲の流動性のあるペースト状の粘度を維持することができます。ドラム缶またはペール缶で施設に到着し、自動配送システムを通じて簡単にポンプで輸送できます。
一部の固体シリコーンとは異なり、LSR は白金触媒による付加反応のみを使用します。適度な熱（80～120℃）を加えると急速に硬化します。重要なのは、この付加反応では化学副生成物がまったく生成されないことです。このクリーンな硬化プロセスは、クリーンルーム環境や無菌用途に非常に適しています。
RTV は熱機器の必要性を完全に回避します。特定の環境トリガーと相互作用するまでは、流動性のある液体または柔らかいペーストのままです。重工業用プレスや加熱された金型を使用せずに簡単に加工できます。
硬化メカニズムは選択した配合によって異なります。一液型システム (RTV-1) は、大気中の湿気を吸収することで外側から内側に硬化します。シーラントや接着剤に最適です。 2 液系 (RTV-2) は、混合付加反応または縮合反応によって全体が均一に硬化します。エンジニアは、深部鋳造や複雑な金型製作に RTV-2 を好んでいます。
上記で概説した化学的な違いは、根本的に異なる製造ワークフローに直接変換されます。シリコーンの選択により、労働力の必要性、サイクル時間、および設備の設置面積が決まります。
固体シリコンの加工には重機が必要です。通常は、触媒処理されたゴムを粉砕し、事前に計量したスラグに切断し、加熱した金型に手動で配置します。
サイクルタイム: 比較的遅いです。標準的な圧縮成形サイクルには、部品の厚さに応じて 1 ～ 5 分かかります。
後処理のオーバーヘッド: このプロセスでは、フラッシュとして知られる余分なマテリアルが頻繁に生成されます。このバリは手動で、または特殊な極低温バリ取り装置を使用して取り外す必要があります。
二次加硫: 工業用部品は多くの場合、大規模な後硬化を必要とします。成形した部品を 200 ～ 250°C のオーブンに 4 ～ 24 時間入れます。このステップにより、寸法が安定し、揮発性過酸化物硬化剤が燃焼して除去されます。
LSR は、高度に自動化された閉ループ環境で成功します。コンポーネント A とコンポーネント B の等量をスタティック ミキサーにポンプで送り込み、加熱された金型に直接射出して、完成品を取り出します。
サイクルタイム: 非常に高速です。熱に対する反応性が高いため、わずか 30 ～ 60 秒で硬化します。
自動化と歩留まり: クローズドループ液体射出成形 (LIM) システムにより、フラッシュフリー、廃棄物ゼロの製造が可能になります。プロセス全体を自動化でき、人件費を大幅に削減できます。
ツールの要件: この効率性を実現するには、高額な代償が伴います。低粘度の液体はわずかな隙間から漏れてしまいます。したがって、LSR には非常に複雑で公差の厳しい金型が必要です。その結果、ツールに対する初期資本支出が大幅に増加します。
RTV プロセスは、速度よりもシンプルさを重視します。最小限の設備しか必要としないため、研究室、試作工場、少量生産に利用できます。
サイクルタイム: 非常に遅いです。正確な配合に応じて、完全硬化には 24 ～ 72 時間かかります。
プロセス フロー: このプロセスは手動混合または低圧ディスペンスに依存します。真空チャンバーを使用して混合物を完全に脱気する必要があります。この重要なステップは、シリコンを型に流し込む前に、閉じ込められた気泡を取り除きます。
プロセスの特性 | HTVシリコン | LSR | RTVシリコーン |
|---|---|---|---|
代表的な加工方法 | 圧縮、押出 | 液体射出成形 (LIM) | 重力鋳造 |
硬化時間 | 1～5分 | 30～60秒 | 24～72時間 |
工具コスト | 適度 | 非常に高い | 非常に低い |
自動化レベル | 低から中 | 非常に高い | 手動 / 非常に低い |
重要なコンポーネントを設計する際には、材料特性に妥協することはできません。各タイプのシリコーンは、異なる機械的利点とコンプライアンスプロファイルを提供します。
生の妥協のない強度が必要な場合、固体シリコーンが最良の結果をもたらします。適切に配合された htv シリコーンは、 最高の機械的靭性をもたらします。粉砕プロセス中に特定のシリカフィラーを添加することにより、その引き裂き強度は 15 ～ 45 kN/m という驚異的な値に達します。そのため、摩耗の激しい工業用部品、コンスタントフレックスキーパッド、堅牢な自動車用ガスケットに最適です。
LSR は優れた一貫性と優れた弾性を提供します。美しく曲がり、何百万回ものサイクルを経てもその形状を維持します。ただし、純粋な未加工の引裂き強度では、一般に高級固体シリコーンに劣ります。
設計にマイクロ精度が必要な場合、LSR はまったく比類のない存在です。 LSR 射出成形は、ゴム業界で最も厳しい寸法公差を実現し、多くの場合、最大 ±0.02 mm の寸法を保持します。この機能により、マイクロバルブや電子シールには不可欠なものとなります。
逆に、HTV の圧縮成形は一般的に公差 ±0.1 mm で底を打ちます。ゴム製スラグに手動で荷重を加え、強い圧縮力を加えると、その微小寸法精度が制限されます。
LSR は医療、製薬、乳児ケアの分野を支配しています。プラチナ硬化システムを利用しているため、揮発性副生成物は生成されません。型から出したばかりの製品は本質的に無臭、無味で、生体適合性が非常に高いです。
固体シリコーンは別のシナリオを示します。過酸化物硬化配合物は、加硫剤の揮発性物質により、最初はわずかな臭気を発することがあります。この臭気は無毒ですが、生の部品が直接食品に接触する用途には適さないものになります。これらの揮発性物質を完全に除去するには、厳密な換気の後硬化を実行する必要があります。後硬化すると、厳格な安全基準を満たしますが、必須の処理ステップが追加されます。
幸いなことに、温度耐性は依然として共通の強みです。液体シリコーンと固体シリコーンは両方とも、極端な環境でも確実に動作します。 -60°C の厳しい凍結から 250°C (-76°F ～ 482°F) の猛烈な熱まで、機械的特性が維持されることが期待できます。
適切な材料を選択するには、材料の機能をビジネス目標にマッピングする必要があります。この実用的なフレームワークを使用して、ポリマーの選択を生産量に合わせて調整します。
推奨: RTV シリコン。
効果がある理由: 工具コストがほぼゼロです。 SLA 3D プリントでマスター パーツをプリントし、その周囲に RTV を流し込んで機能的な金型を 1 日以内に作成できます。
最適な使用例: 柔軟な金型の鋳造、ワンオフのウレタン試作品の製造、または自動プレス装置が完全に利用できない短期間の建築モデルの製造に最適です。
推奨: HTV シリコン。
機能する理由: 工具への投資と機械的パフォーマンスのバランスをとります。スチール圧縮金型は、複雑な LIM ツールよりもコストが大幅に低くなります。 LSR システムの巨額な先行資本を償却できないボリュームでは、非常に費用対効果が高くなります。
最適な使用例: 耐久性のある自動車用ガスケット、大型機械のキーパッド、医療用押し出しチューブ、またはカレンダー加工されたシリコン マットの製造にはこれをお選びください。
推奨: LSR。
機能する理由: 大規模な絶対最低の単価を実現します。初期ツールのコストは膨大ですが、大幅な労力の節約によってすぐに相殺されます。バリ取りステーションを排除し、非常に速いサイクルタイムを実現します。
最適な使用例: これは、大量生産の医療機器、複雑な家電製品の防水、およびシリコンをプラスチック基板に直接接着する自動オーバーモールディング作業に最適です。
経験豊富なエンジニアリング チームでも、プロトタイピングから量産への移行中にはつまずきます。これらの特定の素材と加工の落とし穴に注意してください。
連続カレンダー加工プロセスで固体シリコーンシートを製造する場合、材料は重いスチールローラーの中を通過します。この物理的な絞りにより、ポリマー鎖がロールの方向に整列します。したがって、エンジニアは最終製品の異方性強度を考慮する必要があります。シートの引張強度は、横方向よりも縦方向（ロールの方向）の方がかなり高くなります。この影響を無視すると、現場での使用において予期せぬ裂けが生じる可能性があります。
LSR は、圧縮成形に伴う労力のかかる手動のバリ取りを回避します。ただし、この高速射出プロセスにより、目に見えないメンテナンスの負担が生じます。微細なシリカフィラーをたっぷりと含んだ液体材料は、微細な研磨剤のように機能します。高圧で数百万サイクルにわたって射出されると、金型ゲートとパーティング ラインがゆっくりと侵食されます。超大量プログラムでは、金型のメンテナンス、定期的な洗浄、工具鋼の改修を積極的に考慮する必要があります。
在庫管理はこれらの資材間で大きく異なります。未硬化の RTV および LSR コンポーネントは通常、保存期限が厳しく、多くの場合 6 ～ 12 か月で期限切れになります。また、バレル内での早期架橋を防ぐために、慎重に温度管理された保管が必要です。対照的に、生の固形シリコーンガムは保存安定性がはるかに優れているため、生産スケジュールが予期せぬ遅延に直面した場合に在庫が破損するリスクが軽減されます。
シリコーンの選択が製造の軌道を決定します。材料の選択は、独立した設計の選択としてではなく、戦略的な製造上の決定として扱ってください。
素材をライフサイクルに合わせる: アクセシブルな RTV キャスティングを使用して、初期のコンセプト テストを開始します。固体シリコーン圧縮成形による少量から中量の製造を開始します。最後に、市場の需要が金型への投資を正当化したら、液体射出成形に移行します。
化学的性質を尊重します。 生の引裂き強度を得るには固体シリコーンを使用し、複雑で高速な精度を得るには液体シリコーンを使用します。
隠れた労働力を考慮する: 圧縮成形部品の単価を計算するときは、二次後硬化と手動のバリ取りのコストを考慮に入れます。
これらの変数を早期に評価することで、コストのかかる生産途中でのピボットを回避できます。 CAD モデルをレビューするためにエンジニアリング コンサルティングをスケジュールすることを強くお勧めします。専門家によるレビューは、予測される年間生産量と部品の複雑さに基づいて工具の ROI を適切に評価するのに役立ちます。
A: 技術的には、一部の付加硬化型液体シリコーンは室温で架橋できます。ただし、工業的には、LSR は厳密に熱加速射出成形液体システムを指します。 RTV は、周囲硬化型の注型およびシーリングコンパウンドを指します。それらはまったく異なる製造装置を必要とします。
A: HTV シリコーン (高粘度ゴム) は、一般に最高の引き裂き強度と生の耐久性を備えています。オペレーターが高度なシリカ強化フィラーと配合し、高圧下で処理すると、激しい摩耗環境において他のシリコーンよりも長持ちします。
A: 一時的な臭いは、圧縮成形プロセス中に使用される過酸化物または特定の加硫剤の副産物に由来します。毒性はありません。メーカーは二次オーブン硬化 (加硫後) と適切な換気により、この臭気を永久に除去します。 LSR はプラチナで硬化されているため、副生成物はゼロで、本質的に無臭です。
